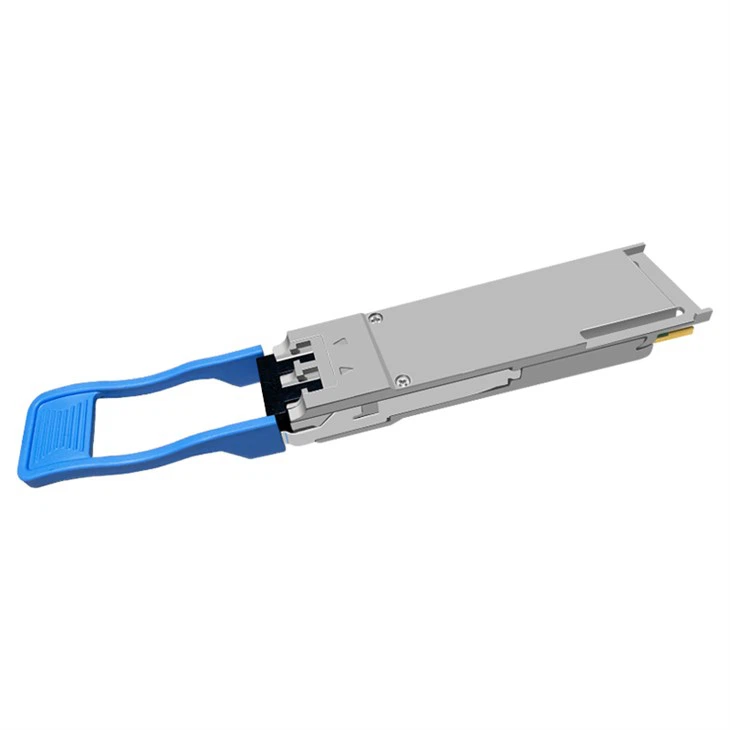

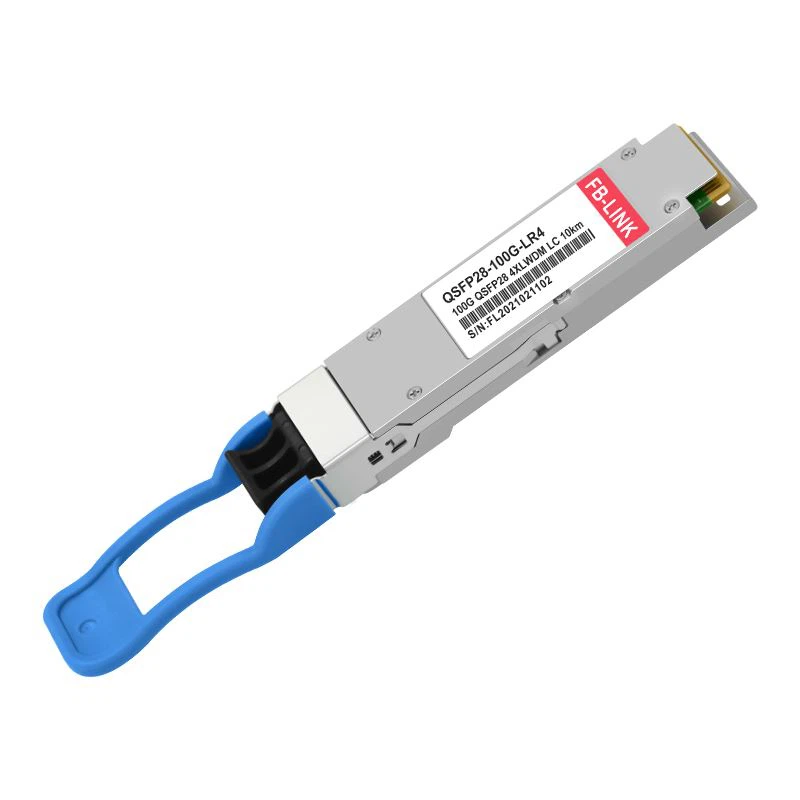

100 GBASE LR

See toode on 100 Gb/s transiivermoodul, mis on loodud optiliste siderakenduste jaoks, mis ühilduvad IEEE P802.3ba standardi 100 GBASE LR-ga. Moodul teisendab 4 sisendkanalit 25Gb/s elektrilisi andmeid 4 kanaliks LAN WDM optilisteks signaalideks ja multipleksib need seejärel üheks kanaliks 100Gb/s optilise edastuse jaoks. Vastuvõtja poolel demultiplekseerib moodul 100 Gb/s optilise sisendi 4 LAN-i WDM optiliste signaalide kanaliks ja teisendab need seejärel 4 elektriliste andmete väljundkanaliks.

Nelja LAN-i WDM-kanali kesksed lainepikkused on 1295,56, 1300,05, 1304,58 ja 1309,14 nm, mis on IEEE 802.3ba määratletud LAN WDM-i lainepikkuste võrgustiku liikmed. Suure jõudlusega jahutusega LAN WDM DFB saatjad ja kõrge tundlikkusega PIN-vastuvõtjad tagavad suurepärase jõudluse 100 gigabitise Etherneti rakenduste jaoks kuni 10 km kaugusel ning ühilduvad optilise liidesega IEEE802.3ba klausli 88 100GBASE LR nõuetele.

Üksuse prožektorid:

• Kuumalt vahetatav QSFP28 MSA vormitegur

• Ühildub standardiga IEEE 802.3ba 100GBASE-LR4

• Edastuskaugus 10 km ühemoodilise kiu puhul

• Kaubandusliku kvaliteediga temperatuur: 0~70 kraadi

• TX: jahutusega 4x25Gb/s LAN WDM TOSA (1295,56, 1300,05, 1304,58, 1309,14 nm)

• RX: 4x25Gb/s PIN ROSA

• 4x28G elektriline jadaliides (CEI-28G-VSR)

• Voolutarve ei ületa 3,5W

• Kahetuumaline LC-liides

• RoHS-6 nõuetele vastav

Toode on disainitud vormiteguri, optilise/elektrilise ühenduse ja digitaalse diagnostikaliidesega vastavalt QSFP pluss mitme allika lepingule (MSA). See on loodud vastama kõige karmimatele välistele töötingimustele, sealhulgas temperatuur, niiskus ja EMI-häired. Meie ettevõtte 100GBASE optiliste moodulite hulgas on peamised tooted: 100GBASE LR, 100GBASE ER, 100GBASE ZR, 100GBASE LR1, 100GBASE BIDI jne. Lisateabe saamiseks võtke ühendust müügiga. . . . .

100 GBASE LR4 optiline moodul kasutab LAN WDM optilisi seadmeid MUX ja DEMUX, et multipleksida neli paralleelset 25G kanalit 100G kiudoptiliseks lingiks.

Edastuskaugus 10 km ühemoodilise kiu puhul

Ühemoodiline kiud: Keskne klaassüdamik on väga õhuke (südamiku läbimõõt on tavaliselt 9 või 10 μm) ja kiududel on ainult üks edastusviis. Ühemoodilise kiu edastuskadu ja edastusdispersioon on suhteliselt väikesed. Väike edastuskadu võib muuta signaali edastuskauguse optilises kius pikemaks ja väike edastusdispersioon soodustab kiire ja suure mahutavusega andmete edastamist. Seetõttu kasutatakse sidesüsteemides, eriti suure võimsusega sidesüsteemides, enamikku ühemoodilisi optilisi kiude.

Vastavalt Rahvusvahelise Telekommunikatsiooniliidu ITU-T soovitustele võib ühemoodilised kiud jagada kuueks tüübiks: G.652, G.653, G.654, G.655, G.656 ja G.657 ühemoodilised kiud, millest G.652 ja G.655 ühemoodilised kiud on levinumad kiutüübid. Võrreldes mitmemoodilise kiuga võib ühemoodiline kiud toetada pikemat edastuskaugust. Alates 100Mbps Ethernetist kuni 1G Gigabiti võrguni võib ühemoodiline kiud toetada edastuskaugust üle 5000 m.

Ühemoodilist kiudoptilist kiudu kasutatakse pikamaa ja suure võimsusega kiudoptilise side süsteemides, kiudoptilistes kohtvõrkudes ja erinevates kiudoptilise andurites.

100GBASE LR4 sobib optiliste kiudlülitite, serverite, optiliste võrgukaartide, tulemüüride, ruuterite, transiiverite, optiliste transiiverite, tugijaamade ja muude seadmete jaoks. Toetab laialdaselt CISCO, HUAWEI, H3C, Intel, ZTE, DELL, Brocade, Ruijie, D-link, FiberHome, Lenovo, Mellanox, TP-link, IBM, Juniper, NETGEAR, HP, Aruba, Arista, Mikrotik ja teisi optikamarke ülekandeseadmed.
