Mis võimaldab digitaalsetel seadmetel andmeid ühendada ja edastada
Sep 17, 2025|

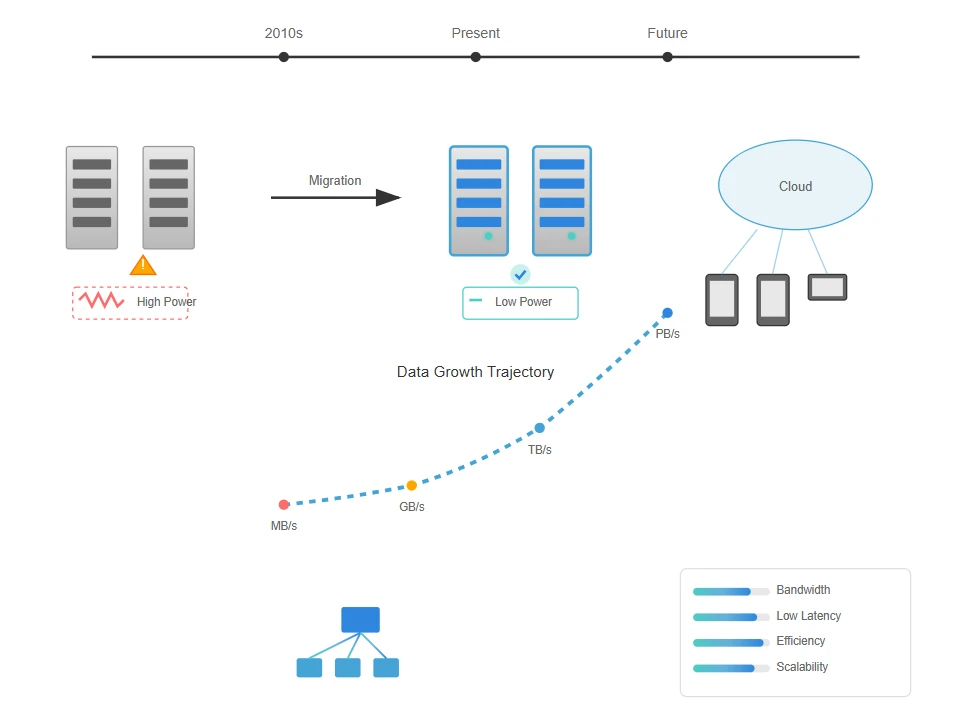

Footonika taust andmekeskuste võrkudes
Viimase kümnendi jooksul on meie arvutus- ja teabeinfrastruktuur läbi teinud põhimõttelisi ümberkujundamisi. Andmenõudluste eksponentsiaalse kasvuga on kaasnenud revolutsioonilised muutused teabe töötlemisel, salvestamisel ja edastamisel. Interneti leviala ja kommunikatsiooni ribalaius on kiiresti laienenud, võimendanud üldlevinud mobiilsidevõrku.
Tänapäeva kõige levinumad teabiterminalid - nutitelefonid, tahvelarvutid ja sülearvutid - on kõik ühendatud Internetiga, kudedes mitmekesiseid võrgurakendusi, mille keskmes on teabe jagamine, voogesitusest meediumist sotsiaalsete võrgustikeni, satelliidide kaardistamiseni ja pilvandmetöötlusele. Mõiste "Google" on ületanud oma ettevõtte identiteedi, et saada tegusõnaks, mis on sünonüümiks massiivsete andmekogumite kiire otsimise ja optimaalsete tulemuste tagastamisega.
Need teisendused on nihutanud massiivseid töötlemis- ja salvestustoiminguid terminalidest võimsamatesse tsentraliseeritud arvutusvõimalustesse - andmekeskustesse. Suure - skaala andmekeskuste ehitamine on alles alanud ja jätkub tsentraliseeritud juurutamise kulude eeliste tõttu.
Kaasaegsed andmekeskused on tohutult erinevad ja seadmete koostis. Kõrge - jõudlus arvutisüsteemid kasutavad kiireimaid ja võimsamaid seadmeid, ettevõtte privaatsete andmekeskuste jaoks aga erinevad kõrged ja madalad - jõudlusseadmed. Keskmine aste, eriti kulud - tundlik, sisaldab lao - skaala andmekeskusi, mida haldab Google, Yahoo, Twitter ja Facebook, vastavad või ületavad kõrged - jõudluse arvutisüsteemid.
Põhiküsimus selle kohta, mis võimaldab digitaalsetel seadmetel ühendada ja edastada andmeid, muutub üha keerukamaks, kui skaleerime üksikutest seadmetest massiivsete andmekeskuste juurutamiseni. Traditsioonilised elektrilised ühendused seisavad silmitsi tõsiste piirangutega suurel kiirusel ja pikematel vahemaadel.
Kui kiirused ületavad mitut GB/s, mis ulatuvad või enamasse millimeetrit, tekivad elektrilised ühendused kriitilised probleemid: energiatarvete skaalad proportsionaalselt ülekandekaugusega, levimisviivitus suureneb kaugusega neljaraatiliselt, signaali terviklikkus muutub tugevalt kahjustuseks ja I/O PIN -i arv ei suuda hoida tempot transistori tiheduse suurenemisega. Need piirangud on ajendanud tööstust uurima andmekeskuse ühenduvuse optilisi alternatiive.
Andmekeskuse areng
Nihutamine terminalist - põhineb tsentraliseeritud töötlemisele
Andmete salvestamise nõuete eksponentsiaalne kasv
Võrguliikluse suurendamine andmekeskuse komponentide vahel
Elektrisüsteemidega seotud energiatarbega seotud probleemid
Vajadus madalama ribalaiuse järele madalama latentsusaja juures
Teekaart: elektri- või optilised tehnoloogiad
Üleminek elektrilistelt optilistele ühendustele tähistab olulist nihet, kuidas läheneda andmeedastusele tänapäevastes arvutuskeskkondades.
Elektrilised ühendused
Optilised ühendused
"Optiliste ühenduste kasutuselevõtt andmekeskustes on dramaatiliselt kiirenenud. Üle 80% uutest andmekeskustest ehitatakse olulist optilist infrastruktuuri vahemaade jaoks üle 10 meetri, mis tähendab 300% -list suurenemist võrreldes 2015. aasta tasemega. See põhiline nihe on andmekeskuse kujundamisel kõige olulisem arhitektuuriline muutus alates virtualiseerimisest."
- Zhang jt, 2023, IEEE JSTQE, Vol . 29, ei . 4
Põhikomponendid
Räni fotooniline IC
Integreeritud vooluringid, mis ühendavad fotoonilised komponendid räni substraatidel
Mikro - rõngaresonaatorid
Pisikesed optilised komponendid lainepikkuse valimiseks ja marsruutimiseks
Mach - Zehnder Interferometers
Optilised seadmed kergete signaalide moduleerimiseks
Massiivsed lainejuhid restid
Komponendid lainepikkuse jagunemise multipleksimiseks
Lülitage mikroarhitektuur
Lüliti mikroarhitektuuri areng tähistab kriitilist komponenti, et mõista, mis on DCI (andmekeskus ühendus) ja muudab põhimõtteliselt seda, mis võimaldab digitaalsetel seadmetel ühendada ja edastada andmeid skaalal. Kaasaegsed optilised lülitid kasutavad radikaalselt erinevaid disainilahendusi võrreldes nende elektriliste kolleegidega.
Kui elektrilülitid peavad tasakaalustama tihvti loendamist vastavalt - tihvti ribalaius - valib rohkem tihvtide vahel pordi kohta (vähendades lüliti raadixi, kuid suurendades - pordi ribalaiust) või vähem tihvti PINS -i kohta pordi kohta (suurendades lüliti radiksit, kuid ribarežiimi remiteerimisvahendid).
Kaasaegsed optilised lüliti arhitektuurid kasutavad räni fotoonilise integreeritud vooluahelaid, mis revolutsiooniliselt muudavad digitaalsed seadmed ühendama ja edastama andmeid mitme lainepikkuse samaaegselt. Tüüpiline kõrge - Radix Optical Lüliti võib toetada 256 või rohkem porti, millest igaüks kannab 400 Gbps või kõrgemat ribalaiust.
Optiliste lülitite jõudluse eelised
10-100×
Vähem võimsust natuke
μs → ns
Latentsuse vähendamine
256+
Pordid lüliti kohta
Sisearhitektuur kasutab Micro - rõngaresonaatoreid, Mach - zehnner interferomeetreid ja massiividega lainejuhelisi reise optiliste signaalide suunamiseks ilma elektrilise muundamiseta. See lähenemisviis vähendab mikrosekunditest nanosekunditest latentsusaega, tarbides elektrilülititega võrreldes 10–100 korda väiksemat võimsust.
DCI küsimus seisab selles, mis selles kontekstis saab: andmekeskuse ühendus esindab kriitilist infrastruktuuri, mis võimaldab kõrget - kiirust, madala - latentsusajaühendusi andmekeskuse ressursside vahel. Kaasaegsed DCI arhitektuurid tuginevad vajaliku skaala ja jõudluse saavutamiseks üha enam optilistele lülitusriidetele, muutes põhimõtteliselt selle, mis võimaldab digitaalseid seadmeid ühendada ja edastada andmeid hajutatud arvutusressursside vahel.
Eksperimentaalne seadistamine ja rakendamine
Hiljutised eksperimentaalsed juurutused on näidanud kõigi - optiliste andmekeskuste võrkude praktilist elujõulisust, tutvustades uusi paradigma andmeedamiseks.
HP demonstreeris ruuterite jaoks täielikult optilist passiivset tagaplaani, saavutades 10 Tbps agregaadi ribalaiuse sub - nanosekundi latentsusega.
• Trükitud vooluahelatesse manustatud polümeerlainejuhid
• Ränifoonilised transiiverid
• lainepikkus - selektiivsed marsruutimise elemendid
Kaasaegsed eksperimentaalsed seadistused kasutavad täiustatud komponente optilise ühenduse jõudluse piiride surumiseks:
Vertikaalne - õõnsuse pind - kiirgavad laserid (VCSELS) kiirusel 850NM või 1310NM
Räni fooniliste modulaatorid, kes saavutavad 50 gbaudi sümboli määra
Pika - sidusad tuvastussüsteemid jõuavad DCI -le üle 80 km
Nanosekundilise ümberkonfigureerimisaegadega integreeritud foonilised lülitid
Värsked labori tulemused on saavutanud märkimisväärsed verstapostid optilise ühendamise tehnoloogias:
Üksik - lainepikkuse andmeedastuskiirused, mis ületavad 1 Tbps
Lülitusajad alla 10 nanosekundi
Energiatarve alla 1 pikojouli bitti kohta
Ülekandevahemikud üle 2km ilma võimenduseta
Eksperimentaalne valideerimisprotsess
Temperatuuri testimine
Testimine -40 kraadi 85 kraadile, et kontrollida räni fotooniliste seadmete vastupidavust
Biti veamäär
Mõõtmised, mis kinnitavad ülekande kvaliteeti erinevates modulatsioonivormingutes
Energiaanalüüs
Energiatõhususe eeliste valideerimine elektriliste lahenduste ees
Pikk - termini usaldusväärsus
Laiendatud testimine, et tagada optiliste tehnoloogiate vastavus tootmisnõuetele
Tulemused ja jõudlusmõõdikud
Optiliste ühenduste rakendamine tootmisandmekeskustes on andnud muljetavaldavaid tulemusi, muutes selle, mis võimaldab digitaalseid seadmeid enneolematu skaalaga andmeid ühendada ja edastada.
Näiteks Google'i andmekeskused on teatanud, et võrguseadmed moodustavad 15% kogu energiatarbimisest, optilised ühendused vähendavad seda arvu 40% võrreldes kõigi - elektriliste alternatiividega.
Juurutatud süsteemide jõudlusmõõdikud näitavad optiliste lahenduste paremust andmekeskuse ühenduse kujundamise jaoks: 99,999% Optiliste rakenduste kättesaadavus; sub - mikrosekundine latentsus intra - andmekeskuse kommunikatsioonide jaoks, kasutades kõiki - optilise lülitamist; 50% vähenemine omandiõiguse kogukulude vähendamine 5-aastaste perioodide jooksul tegevuskulude arvel; ja ribalaiuse mastaapsus 400 Gbps lainepikkuse kohta selgete tegevuskavadega kuni 800 Gbps ja kaugemale.
Aktiivsed optilised kaablid (AOC) on turgu kiiresti tunginud kui peamine tehnoloogia, mis määratleb, mis võimaldab digitaalseid seadmeid ühendada ja edastada andmeid, hoolimata kõrgematest kapitalikuludest võrreldes vaskkaablitega. Nende eeliste hulka kuulub kergem kaal, väiksem painderaadius, parem energiatõhusus ja dramaatiliselt vähenenud elektromagnetilised häired.
Reaalne - maailma juurutamise tulemused
Google'i andmekeskused
40% vähenemine võrguseadmete energiatarbimise vähendamine
Facebooki andmekeskused
30% võrgus vähendamine - seotud energiatarve
Microsoft Azure
5 × ribalaiuse tiheduse paranemine optiliste tehnoloogiate abil
Amazoni veebiteenused
Kaabli mahu vähendamine 10 × optiliste juurutamise kaudu
Tehnoloogia võrdlus
| Meetriline | Elektri- | Optiline |
|---|---|---|
| Energiatõhusus | Madalam | Kõrgem (10-100 ×) |
| Ribalaius | Piiratud | 400+ gbps/lainepikkus |
| Latentsus | Mikrosekundid | Nanosekundid |
| Kaugtundlikkus | Kõrge | Madal |
| EMI vastuvõtlikkus | Kõrge | Madal |
| Maksumus (TCO) | Aja jooksul kõrgem | Madalam 5+ aastate jooksul |
Seotud töö ja tulevased juhised
Optilise andmekeskuse ühendamise valdkond areneb kiiresti, kusjuures arvukalt uurimisrühmi ja ettevõtteid, kes jätkavad arenenud tehnoloogiaid, mis määratlevad andmeedastuse tuleviku.
Kõik - optiline pakettlülitamine
Optilise - elimineerimine Electrical - optiliste konversioonide jaoks veelgi madalama latentsusaja jaoks ja suurema efektiivsuse jaoks andmekeskuste võrkudes.
Kvantpunkti laserid
Integreeritud otse ränile vähendatud energiatarbimiseks ja parema jõudluse jaoks fotoonilistes süsteemides.
Fotoonilised närvivõrgud
Optiliste ühenduste võimendamine AI/ml kiirendamiseks, võimaldades kiiremat arvutamist madalama energiavajadusega.
Õõnes - südamikuuud
Saavutades - valguse - kiiruse levik Ultra - madala latentsusajaga kriitiliste andmekeskuse ühenduste jaoks.
Co - pakendatud optika
Optiliste transiiverite otse protsessorile ja lülituspakettidele toomine, eemaldades toite - näljaste serdeahelad.
Arenenud räni footonika
CMO -de - ühilduv valmistamine mastaabi ja keerukamate integreeritud fotooniliste süsteemide ühilduv valmistamine.
Fotooniline läbitungimise nähtus
Pikk - vedada telekommunikatsiooni
Esmakordselt vallutatud domeen footonika jaoks, võimaldades globaalseid kommunikatsioonivõrke
Interneti selgroog
Kõrge - mahutavuse optilised lingid, mis ühendavad peamisi võrgusõlme
Andmekeskuse ühendused
Praegune fookus võimaldab kõrge - kiiruseühendusi andmekeskuste vahel
On - kiibühendused
Tulevane fotoonilise integreerimise piir kiibitasandil
