Fiiberoptilise värvikood: 2026. aasta juhend algajatele

Miks vajab kiudoptika värvikoodi? Asi pole esteetikas,{0}}see on teie tõhususe kordistaja ja viimane kaitseliin kulukate vigade eest.

Põlluprojektides juhtub kogu aeg ootamatusi: hämar riiulivalgustus muudab värvid võimatuks eristada, märgistusmärgid lähevad kaduma (klassikaline rikkerežiim, mis kordub pidevalt) või OM3 ja OM4 mitmemoodilised kiud lähevad segamini, kuna need näevad välja identsed, -mis viib kalli ümbertöötlemise ja seisakuteni.



Täpselt seetõttu on kiudude värvikoodid olemas. Ja süsteem areneb pidevalt, et lahendada tegelikke{1}}maailma probleeme. Näide: tootjad tutvustasid Erika Violetit OM4 kiu jaoks spetsiaalselt selleks, et lahendada probleem "näeb välja täpselt nagu OM3". See juhend juhendab teid kõike, mida peate kiu värvikoodide kohta teadma-Vältige kõiki lõkse ja viige projekt edukalt ellu.





Õige värvide valimise tõeline ROI

Jäta vahele loeng "Värvikood on oluline". Räägime dollaritest.

Matemaatika: kui palju värvivead tegelikult maksavad



Stsenaarium: 48{1}}kihi paigaldamine keskmise suurusega andmekeskusesse

Kulutegur	Ilma standardse värvikoodita	TIA-598-D vastavusega	Delta
Paigaldustöö (48 kiudu)	8 tundi × 85 $/h =$680	4 tundi × 85 $/h =$340	-$340
Rist{0}}ühenduse ümbertöötamine	6 viga × 45 min × 85 $/h =$383	1 viga × 45 min × 85 $/h =$64	-$319
Esimese{0}}aasta veaotsingu kõned	12 kõnet × 2 tundi × 125 dollarit tunnis =$3,000	3 kõnet × 1 tund × 125 dollarit tunnis =$375	-$2,625
Esimese{0}}aasta OPEX kokku	$4,063	$779	-$3,284

Tööjõumäärad põhinevad 2025. aasta Robert Half Technology võrgutehnikute palgaandmetel (2. tase). Hädaabi/pärast{3}}tundi on tavaliselt 1,5×.



Kuid siin läheb see kalliks: seisakud.

Üks valesti tuvastatud kiud võib kell 2 öösel seisva katkestuse ajal kaskaadina:

Mõju ärile	Arvutamine	Maksumus
E-kaubandusplatvorm (seisakuaeg 1 tund)	Tulu 50 000 dollarit tunnis × 1 tund	$50,000
Finantskauplemislaud (15-minutise viivitusega)	200 000 $/h × 0,25 h	$50,000
Haiglavõrk (kriitiline link, 30 min)	Vastavustrahv + vahejuhtumiaruanne	$25,000+

Võrrelge seda õige värvidistsipliini maksumusega:$0.See on lihtsalt koolitus ja protsess.



20-aastase varahalduse probleem

Võrgud püsivad 20-30 aastat. Inimesed, kes paigaldasid teie selgroo 2010. aastal? Nad on ammu läinud.

Ilma õige värvikoodita:

1. tund-4: toon-ja jälgimine ühe 48-pordilise paigapaneeli kaardistamiseks

Tund 5-8: avastage mittestandardsete värvidega dokumenteerimata ühenduskohad

Tund 9+: testseadmete erakorraline hange, mille eest keegi eelarvet ei võtnud



Me mõõtsime seda.2024. aasta auditis, mis hõlmas 15 pärandandmekeskust (ehitatud 2008-2015), lahendasid dokumenteeritud TIA-ga ühilduvate värviskeemidega rajatised käigud/lisamised/muudatused (MAC)62% vähem aegakui need, millel on ad{0}}juhud või dokumentideta skeemid.

Mõõdik	Ad{0}}värviskeem	TIA-598-D ühilduv
Keskmine MAC-i valmimise aeg	4,2 tundi	1,6 tundi
Ümbertöötamist nõudvad vead	18%	4%
Dokumentatsioon on kasutatav 10 aasta pärast	41%	87%

FB-lingi väliteenuste aruanded (2023–2025), mida kinnitavad BICSI TDMM 15. väljaande võrdlusuuringud.



Värvikood ei ole esteetiline valik. See on teie OPEX-i eelarve otsene reaartikkel{1}}ja vahe „15 minutiga parandatud” ja „meil on neljapäevaks algpõhjuse analüüs”.





TIA 12-värviline jada

Neile, kes soovivad kiirelt kõigis 12 asendis lukustada, on siin TIA-598-D täielik järjestus:

positsioon	Värv	Lühend
1	Sinine	BL
2	Oranž	VÕI
3	Roheline	GR
4	Pruun	BR
5	Kiltkivi (hall)	SL
6	Valge	WH
7	Punane	RD
8	Must	BK
9	Kollane	YL
10	Violetne	VI
11	Roos (roosa)	RS
12	Aqua	AQ



Kiudude värvitabel: visuaalne viide

Väljade kiireks tuvastamiseks pakub see kiudude värvitabel lühiülevaadet TIA-598-D standardse 12-värvilise järjestuse kohta. Printige see diagramm välja või salvestage see oma mobiilseadmesse kohapeal kasutamiseks.




See kiu värvitabel järgib TIA-598-D standardit ja ühildub nii ühe- kui ka mitmemoodiliste fiiberoptiliste kaablitega. Järjestus kehtib üksikute kiudude, puhvertorude ja lintkiudude kohta.



Mis juhtub peale kiu nr 12?

Siin muutub see vürtsikaks. Kaablite puhul, mis jooksevad 13+ ahelaga, kordub jada,-kuid jälgimisribadega, et asjad oleksid sirged:

Kiud 1–12:Ühevärvilised, triibud puuduvad

Kiud 13–24:Must triip

Kiud 25-36:Oranž triip

Kiud 37-48:Roheline triip

Kiud 49-60:Pruun triip

Üks detail, mis inimesi ootamatult tabab:mustad kiud laiendatud rühmades saavad kollase triibu(sest must triip mustal on... noh, nähtamatu). Igatsege seda ja veedate tund aega oma saba taga ajades.

Puutetundlik tuvastamine ületab sageli visuaalset ID-d{0}}eriti hämaras riiulivalgustuses. Triip loob piki kiudkatet peene, kuid märgatava rihma. Liigutage pöidla ja nimetissõrmega kergelt piki kiudu: ühevärvilised värvid tunduvad ühtlaselt siledad, samas kui triibulistel kiududel on iga paari millimeetri järel nõrgalt kõrgendatud tekstuur.

OM5 ja laimiroheline lisand

2017. aasta OM5 kasutuselevõtt tõi esimese uue jopevärvi enam kui kümne aasta jooksul-ja seda mõjuval põhjusel. OM5 on loodud SWDM-i (Short Wavelength Division Multiplexing) jaoks, edastades samaaegselt nelja lainepikkuse (850–953 nm) ulatuses. See on tagasiühilduv OM4-ga 850 nm juures, kuid pakub laiemat ribalaiust 953 nm juures, mida OM4 ei suuda võrrelda.

Probleem? OM5 ja OM4 näevad füüsiliselt identsed -sama 50/125 μm südamik, sama painderaadius, sama käsitsemine. Ilma eristatava värvita ei olnud paigaldajatel kiiret viisi SWDM-linkide õige kaablivaliku kontrollimiseks.

TIA lahendus:laimiroheline(ametlikult määratletud Munselli värvisüsteemis), kinnitatud 2017. aasta veebruaris.

Lainepikkus	OM5 efektiivne modaalne ribalaius (EMB)	Katseseisund
850 nm	Suurem või võrdne 4700 MHz·km (sama mis OM4)	TIA-492AAAE järgi
953 nm	Suurem või võrdne 2470 MHz·km	TIA-492AAAE järgi

Sest400 GBASE-SR4.2, OM5 toetab 150 m ja OM4 100 m. See lisa50 meetrit loeb suurtes rajatistes.





3-sekundiline kiutüübi test

Enne isegi kaabli lahtimurdmist ütleb jope teile, mis sees on. See on teie esimene kaitseliin ühe--- ja mitmerežiimiliste-režiimide segamise vastu. See on viga, mis muudab teie lingieelarve koheselt kraatriks.

Kuid siin on konks: "3-sekundiline värvitest" töötab usaldusväärselt ainult siseruumides kasutatavate patch-juhtmete ja ruumikaablite puhul.Outdoor Plant (OSP) kaablid mängivad erinevate reeglite järgi.

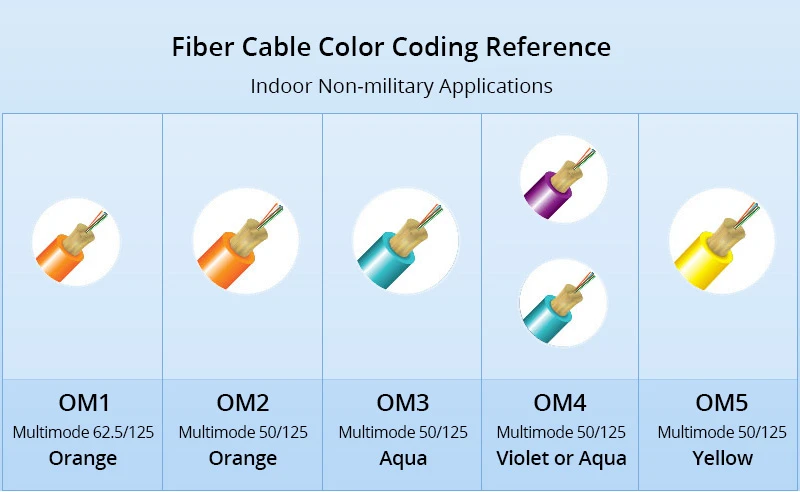

Siseruumide patch-juhtmed ja ruumide kaablid

Džemprite, patside ja siseruumide jaotuskaablite puhul on jope värv teie kiireim tuvastamismeetod:

Kiu tüüp	Jope värv	Kiire visuaalne ID
OM1 (62,5/125 μm)	Oranž	Pärand{0}}uutes installides haruldane
OM2 (50/125 μm)	Oranž	Pärand{0}}uutes installides haruldane
OM3 (50/125 μm)	Aqua	Kaasaegne 10G/40G
OM4 (50/125 μm)	Aqua või Erika Violet	Kaasaegne 10G/40G/100G
OM5 (50/125 μm)	Laimiroheline	SWDM, 400G rakendused
OS1/OS2 (ühe{2}}režiim)	Kollane	Pikamaa-kauge,-suur ribalaius

3 sekundi reegel:Kollane=üksik-režiim. Aqua/Lime=multirežiim. Oranž=pärand. Valmis.



Outdoor Plant (OSP) kaablid: värvid ebaõnnestuvad{0}}Lugege legendi

Siin laguneb "3-sekundiline test" täielikult.

Miks väliskaablid ei järgi värvireegleid?

UV-kaitse nõue:Enamik OSP-kaableid kasutab musta polüetüleenist (PE) ümbrist olenemata kiu tüübist

Soomustatud kaablid:Terasest või alumiiniumist soomus lisab veel ühe musta või hõbedase kihi

Otsesed{0}}maetud kaablid:Täiendavad üleujutavad ühendid varjavad selle all oleva värvi

Mida näete:Must. Alati must.

Mida sa selle asemel teed:



Lugege kaabli legendi (print).Igal kvaliteetsel OSP-kaablil on kindlate ajavahemike järel (tavaliselt iga 1–2 meetri järel) otse mantel prinditud kiu tüüp, kiudude arv ja tootjateave.

Legendi näide:CORNING 48F SM OS2 ALTOS® 2025-03

Kontrollige kaabli silti.Väliskaablitel peavad mõlemas otsas olema ilmastikukindlad sildid, mis dokumenteerivad kiu tüübi, paigalduskuupäeva ja vooluringi ID.

Tõmmake spetsifikatsioonileht.Päritud infrastruktuuri puhul võimaldab legendis olev kaabli osa number otsida veebist täpseid tehnilisi andmeid.

ROI märkus:OSP hoolduse puhul ei ole reaalajas{0}}säästja värvid-, vaidkaabli legendi loetavus. Täpsustage oma hanke spetsifikatsioonides kõrge-kontrastsusega (mustal valge) ja UV--kindla tindiga kaablid. Tuhmunud legendid maksavad tunde jälgimisaega.

Stsenaarium	Identifitseerimismeetod	Aeg kiu tüübi kinnitamiseks
Siseruumide patch nöör	Jope värv	3 sekundit
Sisejaotuskaabel	Jope värv + legend	10 sekundit
OSP väliskaabel	Ainult legend	30-60 sekundit
Pleekinud/kahjustatud legend	OTDR-test või kirjete otsing	10-30 minutit





Kui värvikodeerimine ebaõnnestub

OM3 ja OM4 kasutavad mõlemad vesijopesid. Visuaalselt?Identne.See põhjustab rohkem segadust kui peaaegu ükski teine ​​värvikoodi probleem.



Miks "ilmselged" lahendused kell 2 öösel ei tööta?

Olgem standardsete nõuannete osas ausad:

"Lihtsalt lugege jopetrükki."Kas tõesti? Mis siis, kui väljatrükk on:

Kas olete aastatepikkusest käsitsemisest kulunud?

Kas peidetud kaabliköidiku taha või maetud rahvarohkesse salve?

Prinditud 6-punktilises kirjas, mis nõuab taskulampi ja lugemisprille?



"Käitage jõudlustesti OTDR-iga."Suurepärane idee,{0}}kui teil on käepärast 15 000 dollari suurune instrument, 30 minutit vaba aega ja koolitus tulemuste tõlgendamiseks. Katkestuse ajal kell 2 öösel pole teil tõenäoliselt ühtegi neist.

"Kontrollige ostuandmeid."Muidugi. Lubage mul tõmmata 2019. aasta hangete tabel töövõtjalt, kes lõpetas tegevuse kolm aastat tagasi. Ma ootan.

Karm tõde:Kriisiolukorras on need "lahendused" kasutud. Peate olema lahendanud OM3/OM4 identifitseerimisprobleemiennekriis juhtub.

Muidugi kasutavad mõned tootjad nüüd OM4 tuvastamiseks lillat värvi, mis on veel üks viis probleemi lahendamiseks selle allikas.



Tõeline lahendus: füüsiline märgistuse haldamine

Ainus usaldusväärne viis OM3 ja OM4 välitingimustes eristamiseks onärge kunagi lootke ainult jope värvile.Rakendage paigaldamise ajal füüsiline märgistussüsteem.

2026. aasta parim tava: värvilised-kodeeritud tuvastusrõngad

Kiu tüüp	Sõrmuse värv	Rõnga asend
OM3	Helina puudub (vaikimisi)	-
OM4	Lilla sõrmus	Mõlemad otsad, 2" pistikust
OM5	Laimiroheline sõrmus	Mõlemad otsad, 2" pistikust



Miks see töötab:

Sõrmused on puutetundlikud,{0}}tunnete neid pimedas

Sõrmused peavad aastatepikkust käsitsemist paremini vastu kui trükitud legendid

Värvikontrast on sihilik: lilla paistab vee vastu

Maksumus: ~0,15 $ sõrmuse kohta × 2 otsa=0,30 $ lingi kohta



Rakendusprotokoll:

Paigaldamisel:Pange rõngad peale kohe pärast lõpetamist, enne kui kaabel tehniku ​​käest lahkub

Vastuvõtmisel:Kontrollige rõnga olemasolu vastuvõtutesti ajal; lükata tagasi kõik OM4 lingid ilma rõngasteta

Hoolduses:Asendage puuduvad või kahjustatud rõngad mis tahes plaanilise hoolduse ajal

Dokumentatsioonis:Märkige kaablihaldusandmebaasi rõnga värv kohustusliku väljana



ROI arvutamine:

Stsenaarium	Ilma helinasüsteemita	Rõngasüsteemiga
OM3/OM4 identifitseerimisaeg	5–15 minutit (legendiotsing, võimalik OTDR)	2 sekundit (visuaalne + kombatav)
Vale tuvastamise määr	8–12% (märgistamata veekaablite puhul tööstusharu keskmine)	<1%
Aastane tööjõu kokkuhoid (100-lüliline võimalus)	-	~$2,400

0,30-dollarine sõrmus säästab 24 dollarit intsidendi kohta.See on 80-kordne ROI esimesel päeval.



Teisesed kontrollimeetodid

Päritud rõngasteta infrastruktuuri puhul kasutage kiiruse järjekorras järgmisi meetodeid.

Jope legend(kui on loetav): 30 sekundit

Paneelide sildid(kui seda hooldatakse): 1 minut

Kaablihalduse andmebaas(kui see on olemas): 2-5 minutit

OTDR ribalaiuse test(varustuse olemasolul): 15-30 minutit

Hankearheoloogia(viimane abinõu): 30+ minutit

Täiendustee:Kui puudutate hoolduseks dokumentideta OM4 linki, lisage lilla rõngas. 2–3 aasta jooksul pärast tavapärast töötamist olete kogu oma rajatise muutnud ringsüsteemiks, millel pole projektieelarvet.





Kus sinine kohtub rohelisega (ja ei tohiks)

See on valdkond, kus värvikoodid ei tähenda ainult mugavust,{0}}vaid riistvara püsivate kahjustuste vältimist.

Poola tüüp	Pistiku värv	Otsapinna geomeetria
UPC (ultrafüüsiline kontakt)	Sinine	Lamelakk
APC (nurkne füüsiline kontakt)	Roheline	8 kraadine nurk



Miks te ei saa neid segada

Kujutage ette, et surute tasase pinna vastu kaldpinda. Kontaktplaaster on pisike, tagasivoolukadu läheb läbi katuse ja põhimõtteliselt lihvid klaasi vastu klaasi vale nurga all.

Füüsiline kahju:

Extreme insertion loss (often >3 dB)

Tagastuskao halvenemine (-55 dB kuni -20 dB)

Mõlema otsapinna püsiv kriimustus ja lõhenemine

Seadmete risk:

Laserallika ebastabiilsus üherežiimilistes{0}}süsteemides

Bitivead{0}}kiiretel linkidel (eriti100G+ rakendused)

Harvadel juhtudel võib peegeldunud võimsus kahjustada tundlikke optilisi transiivereid

Kahju on pöördumatu.Mõlemad konnektorid vajavad väljavahetamist,{0}}ei ole võimalik "ära puhastada" ega "uuesti proovida".

Kuigi tänapäevastel transiiveridel on kaitseahelad, võivad korduvad suure{0}}peegeldusega sündmused vähendada laserdioodide eluiga. Enne paaritamist kontrollige alati pistiku tüüpi.



Multirežiimi pistikute värvid

Kiu tüüp	Pistiku värv
OM1/OM2	Beež või must
OM3/OM4	Aqua
OM5	Laimiroheline

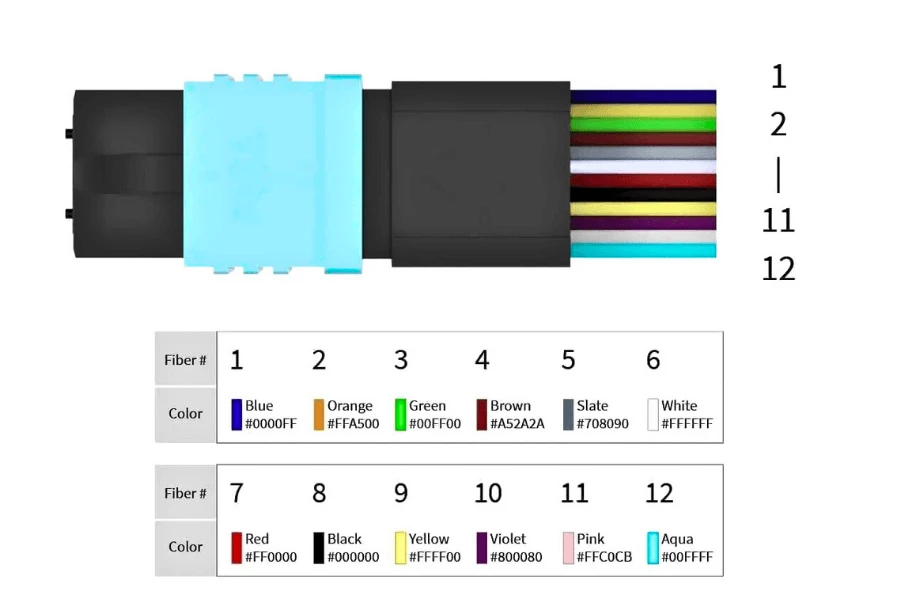

MPO/MTP värvikood

Kaasaegsed hüperskaala andmekeskused töötavadMPO/MTP pistikud-8, 12 või 24 kiudu pistiku kohta. Kui te tegelete selle tihedusega, muutub värvidistsipliin vaieldamatuks.



Kiudude asukoha värvid MPO-pistikute sees

TIA 12-värviline järjestus kehtib otse MPO kiudude positsioonidele. Siin on, kuidas see kaardistab:

12-kiuline MPO (standardne)

positsioon	Värv	positsioon	Värv
1	Sinine	7	Punane
2	Oranž	8	Must
3	Roheline	9	Kollane
4	Pruun	10	Violetne
5	Kiltkivi	11	Roos
6	Valge	12	Aqua

Fiber 1 on alati võtme orientatsiooni markeri juures.Kui hoiate MPO-pistikut võti ülespoole, on fiiber 1 (sinine) vasakpoolses servas.



24-kiuline MPO (laiendatud)

24-kiuliste MPO-pistikute puhul kasutab jada standardset TIA ribalaiendit:

positsioon	Värv	positsioon	Värv
1	Sinine (tahke)	13	Sinine + must triip
2	Oranž (tahke)	14	Oranž + must triip
3	Roheline (tahke)	15	Roheline + must triip
...	...	...	...
12	Aqua (tahke)	24	Aqua + must triip

Positsioon 8 (must kiud) teises rühmas kasutab akollane triipmusta asemel-mustal-.



16-kiuline MPO: neli lisavärvi

TIA määrab 16-kiuliste rakenduste jaoks lisaks standardsele 12-le neli täiendavat värvi:

positsioon	Värv
13	Oliiv
14	Magenta
15	Tan
16	Laim



Kus värv kohtub signaali terviklikkusega

MPO tüvedes kasutatakse TIA-568 kohta kolme polaarsusmeetodit (A, B, C). Tehke see valesti ja teie edastus ühendub nende saatjaga. Andmevooge pole. Järgnevad vihased piletid.

Kuidas värvijada polaarsust säilitab:

Polaarsuse meetod	Fiber 1 otsas A	Fiber 1 otsas B	Kasuta Case
Tüüp A (sirge)	1. positsioon	1. positsioon	Duplex LC purunemised
Tüüp B (tagurpidi)	1. positsioon	Positsioon 12	MPO otse-MPO-le-
Tüüp C (paarid ümberpööratud)	1. positsioon	2. positsioon	Pärandvarustus

Värvijärjestus tagab polaarsuse jälgimise kogu tee ulatuses-, kui ühendate või paigate, siis sobivad värvid hoiavad Tx→Rx joonduse puutumatuna.

Kinnitusmeetod:Igas MPO ühenduspunktis veenduge, et kiud 1 (sinine) allikas ühendub teie polaarsusskeemi kohaselt sihtkoha eeldatava asukohaga. Kui oranži kohta kuvatakse sinine, on teil ülesvoolu polaarsusviga.



MPO konnektori korpuse värvid

Lisaks kiudvärvidele on MPO-pistikute korpused ise värvi{0}}kodeeritud:

Korpuse värv	Kiu tüüp	Poola tüüp
Beež	OM1/OM2 Multirežiim	Lame (PC)
Aqua	OM3/OM4 Multirežiim	Lame (PC)
Laimiroheline	OM5 multirežiim	Lame (PC)
Kollane	Üksik{0}}režiim	Lame (PC)
Roheline	Üksik{0}}režiim	Nurk (APC)

Ärge kunagi ühendage APC (rohelist) MPO-d PC (mis tahes muud värvi) MPO-ga.8-kraadine nurga mittevastavus kahjustab korraga kõiki 12/24 kiudu-väga kallis viga.





Rahvusvahelised kiudude värvistandardid

Kui töötate rahvusvaheliselt, pole värvimaailm nii ühtne, kui võiksite loota.



Kiire võrdlus: TIA vs. IEC vs. NTT

Standardne	Piirkond	5. positsioon	Positsioon 12	Laiendatud loendusmeetod
TIA-598-D	Põhja-Ameerika	Kiltkivi (hall)	Aqua	Jälgimisribad
IEC 60304	Euroopa/rahvusvaheline	Hall	Türkiissinine	Sõrmuse jäljed
NTT standard	Jaapan	Lilla	Türkiissinine	Sõrmuse jäljed



Positsiooni 5 ohuala

Lilla vs hall on kõige ohtlikum mittevastavus.

Jaapani kaabli fiiber nr 5 (lilla) võib TIA eelduste kohaselt segi ajada kiuga nr 10 (violetne). 144-ahelalises pagasiruumis jaguneb see üks vale tuvastamine 12 valeks ühenduseks.



IEC Ring Marks vs. TIA Stripes

Fiber Range	TIA-598-D (triibud)	IEC 60304 (rõngamärgid)
1-12	Ühevärviline	Ühevärviline
13-24	Must triip	Oranž rõngamärk
25-36	Oranž triip	Roheline rõngamärk
37-48	Roheline triip	Pruun sõrmusemärk

Rõngamärgid ilmuvad 25{2}}50 mm intervalliga värviliste ribadena. Kui näete pidevate triipude asemel ribasid, töötate IEC-ühilduva kaabliga.



Praktilised juhised rahvusvaheliseks kasutuselevõtuks

Enne hankimist dokumenteerige standard.Kaasake igale pakkumisele selgesõnaline vastavus (nt "TIA-598-D ühilduv").

Ärge kunagi segage standardeid ühes rajatises.Kui pärandate segainfrastruktuuri, kavandage etapiviisiline migratsioon.

Märgi mõlemas otsas.Piiriüleste{0}}linkide puhul rakendage üleliigseid silte, mis näitavad nii värvi kui ka kiu numbrit.

Koolitage meeskondi piirkondlike erinevuste osas.Kui tehnikud reisivad rahvusvaheliselt, peavad nad küsima "milline standard?" enne kaabli avamist.





Välja tõrkeotsing: kui värvid valetavad

Isegi täiuslike standardite korral sekkub tegelikkus.

Pleekinud jakid

Sümptom:Väliskaablid või soojusallikate läheduses olevad kaablid kaotavad aja jooksul jope erksuse. See karge kollane hakkab välja nägema... beež-.

Paranda:Kontrollige alati kiu tüüpi, kasutades prinditud legendi, mitte ainult värvi. Missiooni-kriitiliste linkide jaoks kinnitage OTDR-i või võimsusmõõturiga.



Mitte{0}}standardsed värvid

Sümptom:Avate kaabli ja kiu värvid ei vasta ühelegi tuvastatud järjestusele.

Mis juhtus:Patenteeritud skeemid, sõjaväe{0}}spetsiifilised kaablid või väga vanad pärandinstallatsioonid kasutavad mõnikord mitte-standardseid värve.

Paranda:Dokumenteerige tegelik värvide kaardistamine-saidil. Käsitle seda kui erijuhtumit. Kavandage tulevaste uuenduste ajal väljavahetamist.



Salapärane "Erika Violet"

Mõned OM4 kaablid kasutavad aqua asemel "Erika Violet" (kanarbikulilla). See oli tootja katse eristada OM4 OM3-st enne, kui OM5 standardiseeris laimirohelise lähenemisviisi. See pole vale,-lihtsalt haruldane. Käsitle seda kui OM4.





2026. aasta trend: nutikad värvituvastustööriistad

AI-toitel kiudtuvastusrakendused on nüüd levinud. Mitmed müüjad pakuvad nutitelefonirakendusi, mis kasutavad teie kaamerat automaatselt 12-värvijada tuvastamiseks, mittestandardsete värvide märgistamiseks ja isegi pleekimise või kahjustuste tuvastamiseks.

Värvinägemise puudulikkusega tehnikute jaoks (mõjutab ~8% meestest) on saadaval mitu strateegiat:

Traditsioonilised meetodid (nutitelefon pole vajalik):

Nummerdatud sildid mõlemas otsas paigaldamise ajal

Kombatavad markerid: kuumalt{0}}kahanevad torud kõrgendatud mustriga

Asukoha{0}}põhine tuvastamine lintkaablites

Digitaalsed tööriistad:

Fluke Networksi rakendus FiberInspector (värvi ID moodul)

EXFO ConnectorMaxi integratsioon

Erinevad avatud{0}}lähtekoodiga valikud GitHubis

Parim tava:Kombineerige digitaalsed tööriistad füüsilise märgistusega koondamiseks.





Hangete kontrollnimekiri B2B ostjatele

Kui hankite kiudkaableid ja komponente, ärge eeldage värvide vastavust. Kontrollige seda.

Lisage igasse RFQ-sse:

[ ] Selgesõnaline TIA-598-D vastavus (või teie valitud standard)

[ ] Kinnitatud kiu tüübi jope värvisertifikaat

[ ] Pistiku värvi kinnitus poleerimistüübi jaoks

[ ] Kõrge{0}}kontrastsusega legendi printimise spetsifikatsioon (OSP-kaablite jaoks)

[ ] Mittestandardsete värvide{0}}dokumentatsioon



Enne suurte tellimuste vastuvõtmist:

[ ] Füüsiliste näidiste taotlemine ja testimine

[ ] Kontrollige jaki värve oma tegeliku töövalgustuse all

[ ] Kinnitage sisemine kiu värvijärjestus

[ ] Kontrollige, et konnektori poleerimine vastab märgitud tüübile

[ ] Kontrollige legendi loetavust pärast simuleeritud UV-kiirgust (väliskaablite puhul)



Kiirviitekaart

Kui näed...	See on ilmselt...	Ettevaatust...
Kollane jope	Üks{0}}režiim (OS1/OS2)	Mustad väliversioonid
Oranž jakk	Pärand mitmerežiimiline (OM1/OM2)	Uute installimiste puhul haruldane
Aqua jope	OM3 või OM4	Tšekk või rõngas{0}}näevad välja identsed
Laimiroheline jope	OM5	Uusim standard, SWDM{0}}toega
Sinine pistik	UPC poleerimine	Ärge kunagi paarituge rohelisega
Roheline pistik	APC poleerimine	Ärge kunagi paarituge sinisega
Lilla rõngas vesikaablil	OM4 (sildiga)	Parima tava tuvastamine

---

Kiudvärvide kodeerimine ei ole glamuurne. Keegi ei võida auhindu 12-värvijada meeldejätmise eest. Kuid see on hooldatava infrastruktuuri alus – asi, mis eristab „15 minutiga parandatud” ja „meil on neljapäevaks algpõhjuse analüüs”.

Õppige põhitõdesid. Dokumenteerige obsessiivselt. Treeni oma meeskonda. Ja kui vaatate kell 2 öösel seda 144-ahelalist kaablit, on teil selle üle hea meel.





Viited

1. Telekommunikatsioonitööstuse Liit.TIA-598-D: kiudoptilise kaabli värvikood. Arlington, VA [Kinnitage praegust väljaannet saidil tiaonline.org]
2. Rahvusvaheline elektrotehnikakomisjon.IEC 60304: standardvärvid madalsageduslike-kaablite ja juhtmete isolatsiooni jaoks. Genf, Šveits.
3. Corningi optiline side. (2024).AEN029: kiudoptilise kaabli värvikoodid, Redaktsioon 12.
4. Fiber Optic Association. (2025).FOA kiudoptiliste värvikoodide juhend.

CommScope. (2018).Kutsuge mind pärnakaks: OM5 värvistandard.

BICSI. (2023).Telekommunikatsiooni levitamismeetodite käsiraamat (TDMM), 15. trükk.

Fluke võrgud. (2024).Kaabli paigaldamise suundumuste aruanne.
