Toote tutvustus

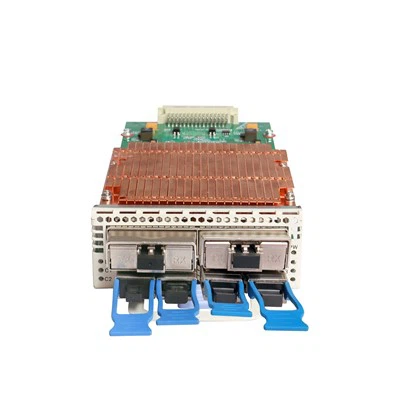

400G transponderi/muxponderi optiline transpordivõrk

400G optilise transpordivõrgu tutvustus

400G suure võimsusega optilise kaugedastuse korral saab rea biti veamäära Q nõudeid täita ainult koherentne tuvastamismeetod. Praeguse 400G kaugedastuse jaoks on kolm peamist modulatsioonimeetodit: PM-16QAM-modulatsioon (75GHZ intervall), PCS-16QAM-modulatsioon (100G HZ intervall) ja PM-QPSK modulatsiooni Q-režiim ( 150 GHZ intervall). Mida on praegu võimalik saavutada Maksimaalsed edastuskaugused on vastavalt 600 km, 1000 km ja 3000 km ja rohkem. 400G optiline transpordivõrk

Tulevikus jätkame põhjalikku koostööd 400G QPSK olemasoleva võrgu kaugedastuses, C6T+L6T ülilaia spektririba laiendamises ja fotoelektrilise ühendusega täielikult optilises võrgutehnoloogias, et edendada ülikiiret ja ülipika vahemaa. , ülisuur võimsus, ülilai spekter ja muud olulised probleemid. Tehnilised uuringud ja läbimurded aitavad OTN-võrkudel areneda suure ribalaiuse, madala latentsusaja, suure tõhususe, paindlikkuse, turvalisuse ja töökindluse suunas ning teostada optilist kiiret ühendust ja täielikult optilist paindlikku andmetöötlusvõrkude ajakava. Sellest lähtuvalt jätkame uue põlvkonna optilise sidetehnoloogia arengu edendamist, tugeva täisoptilise baasi loomist andmetöötlusvõrkude jaoks ja panustame digitaalmajanduse arengusse.

Suur võimsus

FB-LINKi 400G integreeritud lahendused hõlmavad multipleksereid/demultipleksereid, võimendeid ja väikese võimsusega 1U jalajäljega optilisi lüliteid, et hõlbustada optimaalse jõudlusega hõlpsat migreerumist 400G võrkudesse.

Kulude kärpimine

400G DWDM/OTN-tooted suurendavad võrgu läbilaskevõimet lainepikkuse kohta, suurendavad spektraalset efektiivsust ja vähendavad biti maksumust DCI-, metroo- ja pikamaarakendustes.

Lihtne ja kiire uuendamine

Kasutage ühendatavaid mooduleid, et hõlpsasti suurendada võimsust, vähendada oluliselt energiatarbimist, lihtsustada hooldust ja tuge ning võimaldada tõelist jaotatud arhitektuuri.

suur võimsus

Paindlik, modulaarne 1U šassii võimsusega kuni 1,6 Tb/s. See optimeerib linkide eelarveid, pakkudes paremat jõudlust väiksemas ruumis väiksema bitihinnaga.

Parameetrite tabel

Parameetri indeks		Kirjelda
Ühe plaadi maksimaalne maht		Kahe kanaliga 4100G kahesuunaline ülekanne Kahe kanaliga 4100G ühesuunaline ülekanne Varustatud paindlike koherentsete modulatsioonitehnoloogiatega: DP-16QAM, DP-8QAM, DP-QPSK. Varustatud mitmesuguste FEC veaparandustehnoloogiatega: oFEC, CFEC, SCFEC, SDFEC.
Lainepikkuse (sageduse) vahemik		DWDM: 1529.16nm-1567.14nm (191.3THz-196.05THz)
Liinipoolse modulatsiooni režiim		DP-QPSK@100G;DP-16QAM@200G;DP-8QAM@200G;DP-QPSK@200G DP-8QAM@300G;DP-16QAM@400G
liinipoolne protokoll		OpenROADM/OpenZR+/SCFEC
Dispersioonitaluvus		±40000ps/nm@100G
OSNR-i tolerants		<11.5dB@100G DP-QPSK;<18.5dB@200G DP-8QAM;<21.5dB@200G DP-16QAM; <14dB@200G DP-QPSK; ＜19dB@300G DP-8QAM; ＜22dB@400G DP-16QAM
Teenuse juurdepääsu tüüp		100GE, 100GE KR4, OTU4 ja 100G FlexE
Tahvli suurus		175 (L) × 40 (K) × 209 (S) (mm)
Keskkonnanõuded	Töötemperatuur	-5 kraadi ~ 45 kraadi
	säilitustemperatuur	-40 kraadi ~ 85 kraadi
	Suhteline niiskus	5% ~ 95% ei kondenseeru
Ohutus ja EMC		Vastake FCC, UL, CE, TUV, CSA standarditele
Energiatarve		＜100W

Visuaalne B/S-arhitektuur realiseerib reaalajas juhtimise
Saate hõlpsasti kontrollida olulisi andmeid, häireid, aruandeid ja palju muud veebihalduse kaudu igal ajal kohapeal või eemalt.

20240115103429

400G optilise transpordivõrgu mitme kiirusega pordid lingi edastamiseks

Paindlik arhitektuur koos 4x QSFP28 kliendiliidesega võimaldab kasutada sama seadet mitmes rakenduses.

20240301100631

1. 400G CFP2-DCO liiniport 2. 100G ZR4/ER4/LR4/SR4/CWDM4 kliendiport

100G kuni 400G ühe kanaliga ümbris

Juba 2018. aastal tegi FB-LINK koostööd Congo Telecomiga, et kasutada ühe kandja 100G CFP-d, et testida seadmeid Pointe-Noire'ist Brazzaville'i ja saavutada kuni 500 km edastuskaugus. 2020. aastal tegi FB-LINK koostööd Xinjiangi veekaitsebürooga, et viia lõpule täielik ülilaia spektriga ühe lainepikkusega 400G suure võimsusega optilise ülekande verifitseerimine olemasolevas võrgus, saavutades edastuskauguse üle 800 km. 2022. aastal simuleeris FB-LIN laboris olemasoleva võrgukiu pikkust, kadu ja hooldusmarginaali, viis läbi 400G QPSK edastuse verifitseerimise olemasolevate võrgunõuete alusel ning saavutas edastuskauguseks 3038km 49 vahemikuga ilma toitereleeta.
